1、被測試品： GIS間隔
2、檢測儀器
儀 器 名 稱： HZJF+9009 手持式多功能局部放電測試儀
檢測傳感器： 超高頻傳感器（UHF）；超聲波傳感器（AE）
3、接線及測量方法
將同軸電纜線一端連接主機通道信號輸入端，一端連接特高頻傳感器，將特高頻傳感器放在GIS絕緣法蘭上，檢測GIS內部是否存在放電信號。

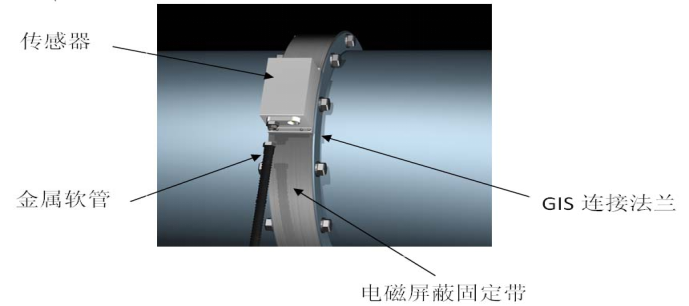

超高頻傳感器連接測試位置示意圖

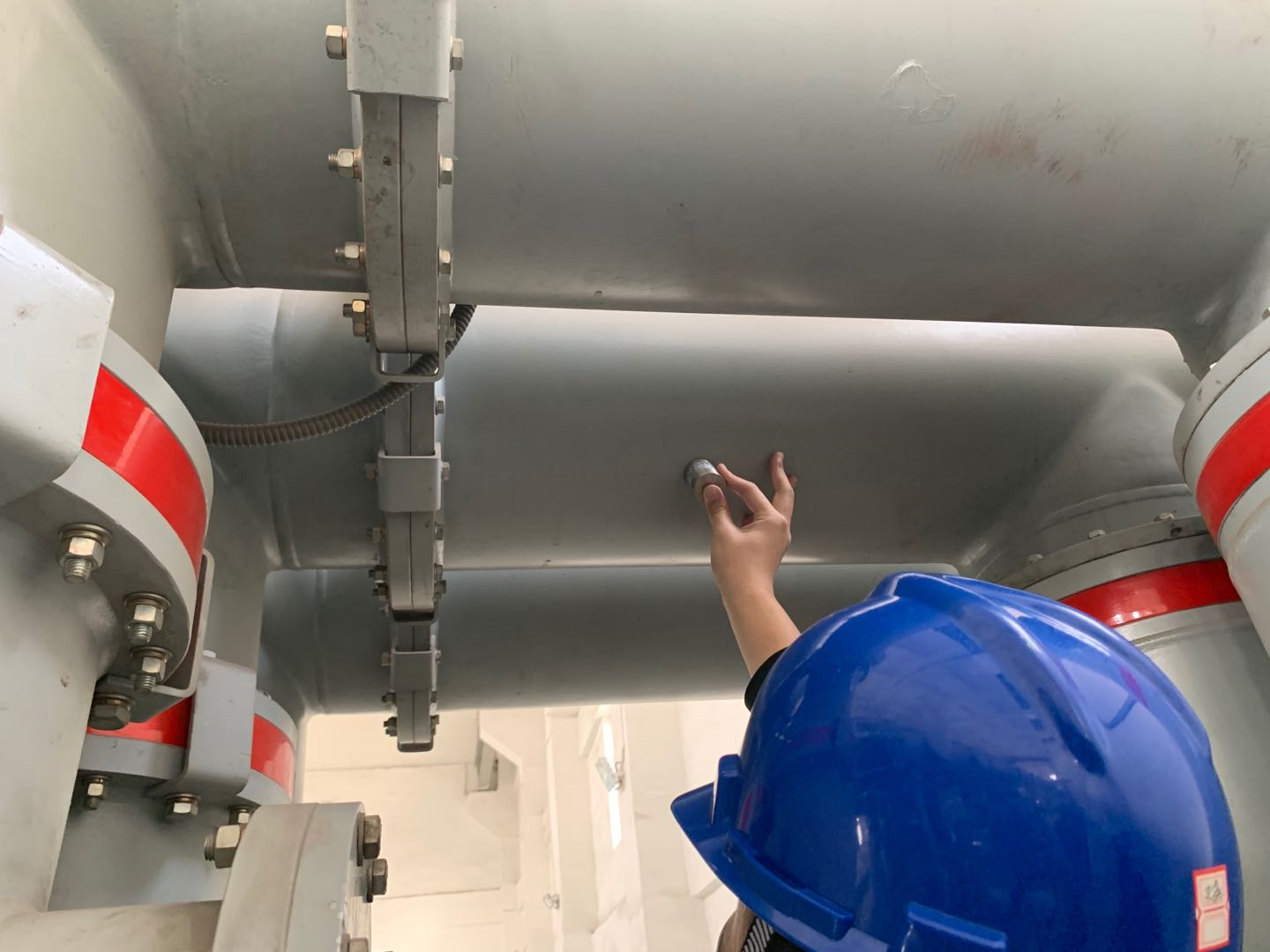

超聲波傳感器連接測試位置示意圖

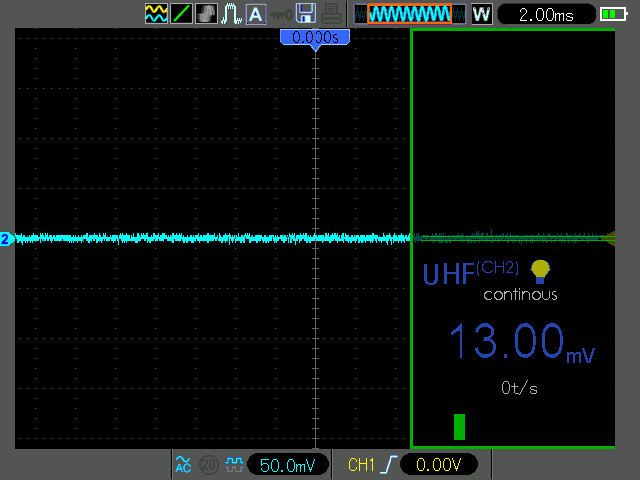

4.超高頻局放檢測結果
| 測量點 | 波形圖 |
| 1#主變間隔201 |
|
| 2#主變間隔202 |
|
| IM母線間隔IMPT |
|
| IIM母線設備間隔IIMPT |
|
| 母聯間隔212 |
|
| 臥龍崗I間隔253 |
|
| 臥龍崗II間隔254 |
|
通過以上檢測結果，使用UHF傳感器在GIS法蘭連接接口處檢測到的局部放電脈沖信號沒有異常，沒有發現明顯的放電現象。

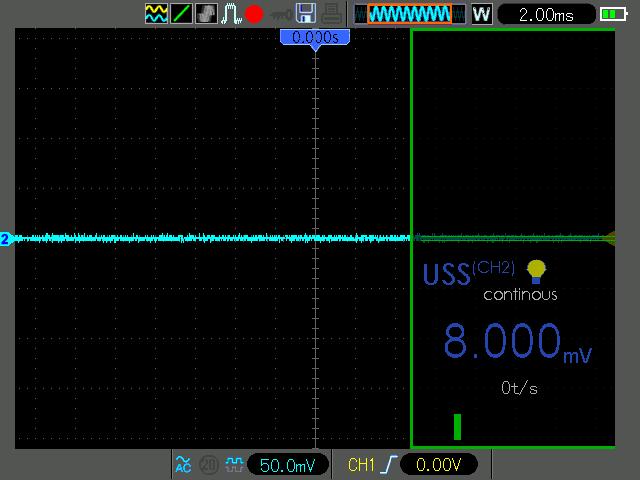

5.超聲波局放檢測結果
| 測量點 | 波形圖 |
| 1#主變間隔201 |
|
| 2#主變間隔202 |
|
| IM母線間隔IMPT |
|
| IIM母線設備間隔IIMPT |
|
| 母聯間隔212 |
|
| 臥龍崗I間隔253 |
|
| 臥龍崗II間隔254 |
|
測試放電位置圖
檢測結果分析及結論：
1.圖譜分析

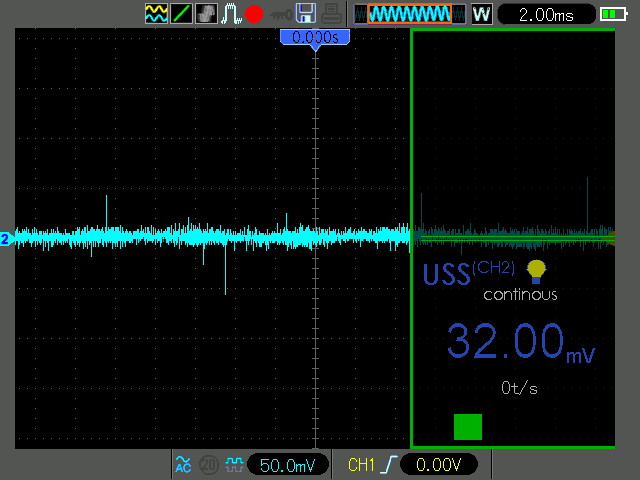

根據儀器檢測結果可以發現在所有被測點中，I母線檢測到明顯超聲波信號及超高頻信號，波形形態與局部放電產生的超高頻信號有較強的相似性，但超聲波信號位置不固定，頻率不固定，時大時小。
分析判斷此一母間隔氣室內，存在局部放電，放電類型較為相似顆粒放電。
分析依據：顆粒放電具有游走性，氣室內存在的金屬顆粒會在電荷的推動下，進行不規則運動，位置不固定，超聲波信號沒有規律，超聲波產生方式類型不固定。對比此次放電信號，較為相似。
2.結論
超聲波信號明顯，超高頻信號明顯，但幅度不強。所以，該氣室內確定有放電類故障存在，并且該故障應該為金屬顆粒放電。
1.圖譜分析
根據儀器檢測結果可以發現在所有被測點中，I母線檢測到明顯超聲波信號及超高頻信號，波形形態與局部放電產生的超高頻信號有較強的相似性，但超聲波信號位置不固定，頻率不固定，時大時小。
分析判斷此一母間隔氣室內，存在局部放電，放電類型較為相似顆粒放電。
分析依據：顆粒放電具有游走性，氣室內存在的金屬顆粒會在電荷的推動下，進行不規則運動，位置不固定，超聲波信號沒有規律，超聲波產生方式類型不固定。對比此次放電信號，較為相似。
2.結論
超聲波信號明顯，超高頻信號明顯，但幅度不強。所以，該氣室內確定有放電類故障存在，并且該故障應該為金屬顆粒放電。
