串聯諧振的原理是什么？

更新時間：2022-08-25

在電阻、電感、電容組成的串聯電路中，當容抗XC等于感抗XL，即XC=XL時，電路中電壓U和電流I的相位相同，電路為阻性。這種現象叫做串聯諧振。當電路串聯諧振時，電路的阻抗Z =√R ^ 2+(XC-XL)2 = R，電路中的總阻抗最小，電流會達到最大。

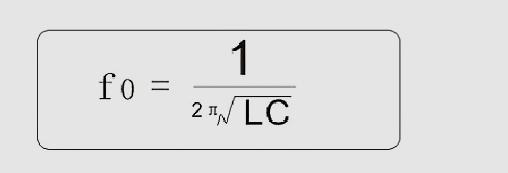

我們知道在環路頻率下

當電路諧振時，樣品上的電壓是激勵變壓器輸出電壓的q倍。q是系統的品質因數，即電壓諧振倍數，通常是幾十到一百多。首先調節變頻電源的輸出頻率，使回路串聯諧振，然后在回路諧振的情況下調節變頻電源的輸出電壓，使測試電壓達到測試值。由于電路的諧振，變頻電源的較低輸出電壓可以在樣品CX上產生較高的測試電壓。
