BIS 介紹

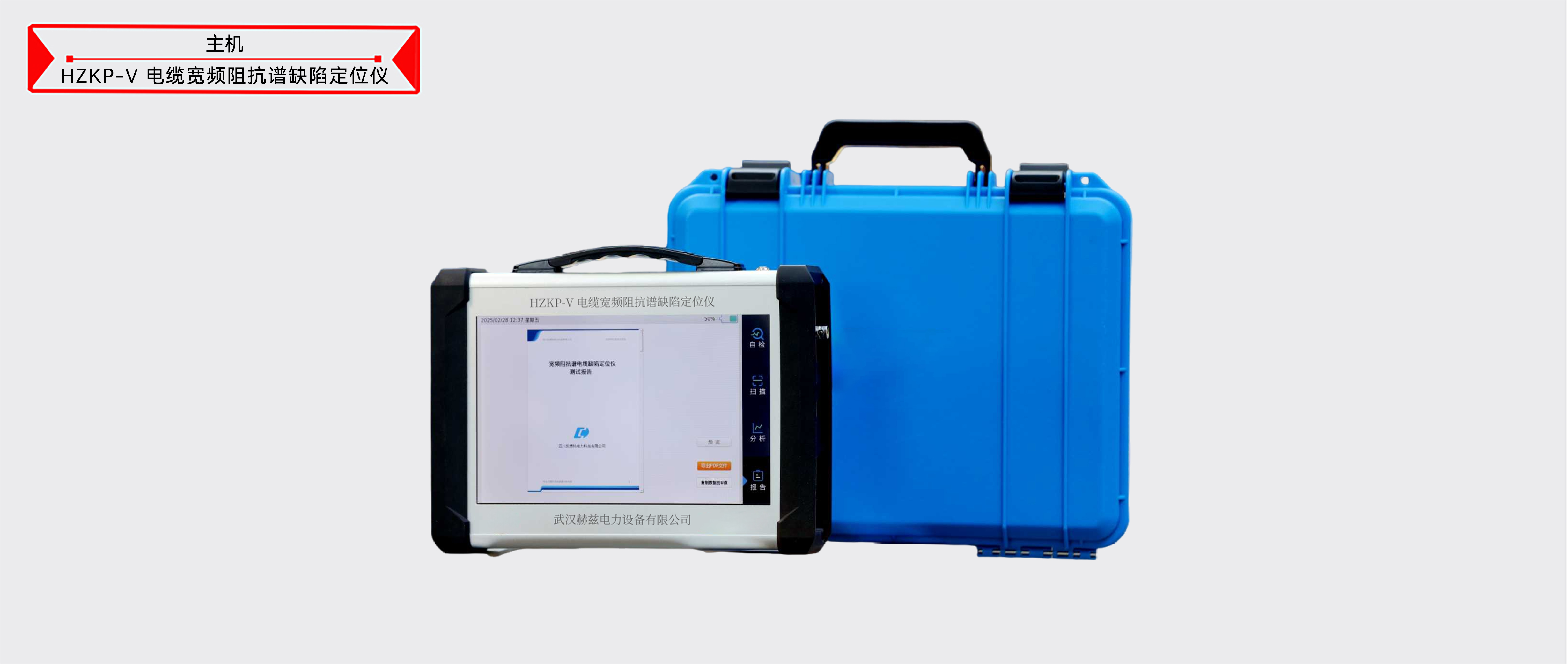

寬頻阻抗譜(Broadband impedance spectrum ，BIS)的提出，是為解決傳統時域反射法(time domain reflection ，TDR)對電纜微弱局部缺陷進行定位時存在的不足。這是一款自帶可充電電池的便攜式儀器，屬于無損測試系統，通過自行開發的 BIS 測試軟件與  硬件的結合，該系統對電纜局部缺陷及中間接頭具有較高的識別靈敏度和定位精度，且其定位誤差<0.6%。采用頻域測量原理，通過入射信號(一段頻率步長一定的正弦線  性掃頻信號)在阻抗不連續點處發生反射，通過在發射端對反射波(或者是由入射波和反 射波疊加構成的駐波)進行分析，再根據電纜的傳播速度計算電纜阻抗不連續點的位置。

BIS 測試系統功能特點
（1）實現無損檢測，有效檢測距離長，定位精度高，大幅減少人工及運維成本;
（2）檢測速度快，單次測試時間不超過 1 分鐘,極大提高電纜檢修效率;
（3）可完成電纜測距和中間接頭缺陷定位，對無臺賬信息的電纜也可有效完成檢測;
（4）可檢測因受潮、過熱、外力破壞、化學、輻照、水樹等厘米級微小缺陷；
（5）操作簡單，用戶體驗好，可針對不同工況設置參數，一鍵完成檢測及定位；
（6）專業的售后服務團隊，提供點對點的遠程技術支持；
（7）產品體積小，堅固耐用，便于攜帶，續航時間長。

BIS 測試系統性能參數
（1）有效檢測長度：50 米～100 公里；
（2）定位誤差：＜0.5%；
（3）掃頻范圍：5Hz～20MHz；
（4）輸出信噪比：＞80dB；
（5）可檢測缺陷尺度：米級；總重量＜2kg（含電池）；
（6）輸出電壓：DC.12V；電池容量：8000mAh；
（7）可工作溫度：-15℃~+50℃；可工作濕度：≤80%（相對濕度）；
（8）尺寸：28.3 ㎝×6.1 ㎝×20.5cm（較 A4 紙小）；
（9）可工作時間：＞6 小時，支持快速充電；
（10）架構及系統：基于 ARM cortex 設計，Linux 內核，性能穩定，長時續航；
（11）圖譜顯示功能：具備頻域、時域數據分析功能；具備頻域圖譜缺陷補償功 能；
（12）缺陷輔助識別：具備缺陷位置自動尋峰及缺陷嚴重程度柱狀圖顯示功能；
（13）缺陷標注及報告生成：具備時域，頻域及補償圖譜缺陷標注功能，可完成 電纜末端，正常接頭及電纜缺陷標注，可對缺陷類型及嚴重程度分類標注，并自動生 成測試報告。
