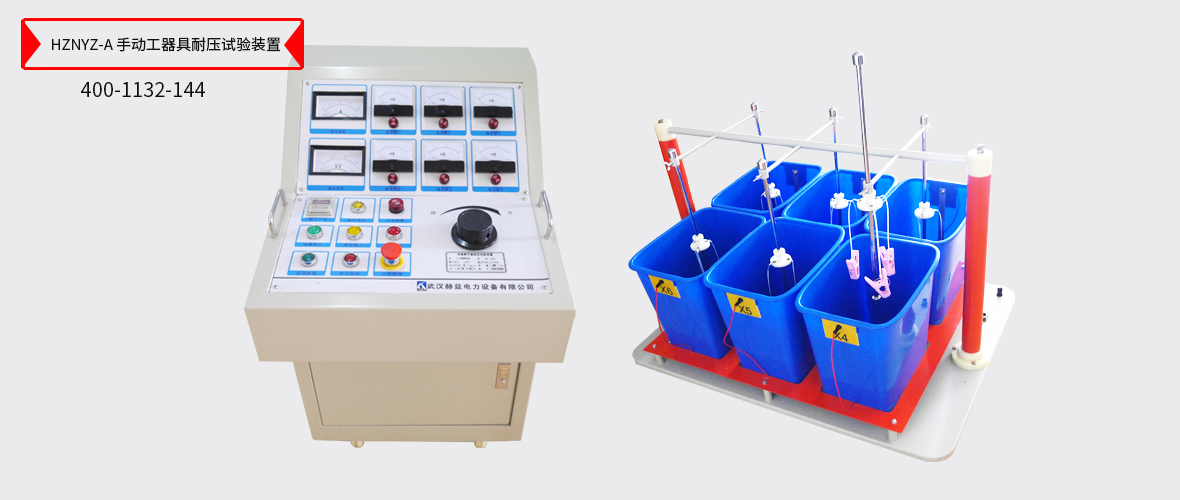

安全工器具耐壓試驗裝置（手動）簡介
　　HZNYZ-A 10KV安全工器具耐壓試驗裝置是武漢赫茲電力依照國家電網安監{2005}83號(電力安全工作規程)研發的用于絕緣靴（手套）、絕緣桿批量試驗，驗電器等的專用設備，安全工器具耐壓試驗裝置有效地解決了以往不規范的測試方法，簡化了測試程序，提高了檢測速度，減輕了檢測強度，保障了檢測人員的安全。

　　絕緣靴和絕緣手套是電力系統操作和檢修必備的安全防護用具，DL408《電業安全工作規程》及GB12011-2000《電絕緣鞋通用技術條件》規定了絕緣靴及絕緣手套等常用安全工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗，周期為半年，試驗過程中不允許擊穿，同時絕緣靴泄漏電流不大于限定值。本裝置能可靠地鑒別絕緣手套（靴）和絕緣拉桿的泄漏電流，絕緣老化和工頻耐壓等參數，可同時檢測六只絕緣手套（靴）；配驗電器功能檢測裝置可對驗電器的起動電壓和抗干擾性能進行測試。若選配相關輔助測試夾具或配套電極裝置，可用于絕緣毯、絕緣墊、絕緣袖套、絕緣服、絕緣帽、絕緣梯、絕緣擋板、絕緣凳等絕緣工具的耐壓試驗。

安全工器具耐壓試驗裝置（手動）參數
　　額定容量：5kVA
　　輸入電壓：AC220V±10%50Hz±1
　　輸出電壓：0-50kV
　　低壓電流：0-25A
　　泄漏電流：0-100.0mA
　　計時范圍：0-99H
　　環境溫度：－20℃至50℃

表1  電容型驗電器的試驗項目、周期和要求

序號	項 目	周期	要    求				說明
1	起動電 壓試驗	1年	起動電壓值不高于額定電壓的40%，不低于額定電壓的15%。				試驗時接觸電極應與試驗電極相接觸
2	工頻耐 壓試驗	1年	額定 電壓 kV	試驗 長度 m	工頻耐壓 kV
					1min	5min
			10	0.7	45	─
			35	0.9	95	─
			63	1.0	175	─
			110	1.3	220	─
			220	2.1	440	─
			330	3.2	─	380
			500	4.1	─	580


表2  攜帶型短路接地線的試驗項目、周期和要求

序號	項目	周期	要求			說明
1	成組直流電阻試驗	不超過5年	在各接地線鼻之間測量直流電阻，對于25mm2、35 mm2、50 mm2、70 mm2、95 mm2、120 m2的各種截面，平均每米的電阻值應分別小于0.79mΩ、0.56 mΩ、0.40 0.28 mΩ、0.21 mΩ、0.16 mΩ			同一批次抽測，不少于2條，接線鼻與軟導線壓接的應做該試驗
2	操作 棒的 工頻耐 壓試驗	1年	額定 電壓 kV	工頻耐壓 kV		試驗電壓加護環與緊固頭之間
				1min	5min
			10	45	─
			35	95	─
			63	175	─
			110	220	─
			220	440	─
			330	─	380
			500	─	580


表3 絕緣桿的試驗項目、周期和要求

序號	項 目	周期	要    求				說明
1	工頻耐 壓試驗	1年	額定 電壓 kV	試驗 長度 m	工頻耐壓 kV
					1min	5min
			10	0.7	45	─
			35	0.9	95	─
			63	1.0	175	─
			110	1.3	220	─
			220	2.1	440	─
			330	3.2	─	380
			500	4.1	─	580


表5  核相器的試驗項目、周期和要求

序號	項目	周期	要    求				說  明
1	連接導 線絕緣 強度試驗	必要時	額定電壓 kV	工頻耐壓 kV	持續時間 min		浸在電阻率小于100Ω•m水中
			10	8	5
			35	28	5
2	絕緣部 分工頻 耐壓試驗	1年	額定電壓 kV	試驗長度 m	工頻耐壓 kV	持續時間 min
			10	0.7	45	1
			35	0.9	95	1
3	電阻管 泄漏電 流試驗	半年	額定電壓 kV	工頻耐壓 kV	持續時間 min	泄漏電流 mA
			10	10	1	≤2
			35	35	1	≤2
4	動作電 壓試驗	1年	最低動作電壓應達0.25倍額定電壓


表6  絕緣罩的試驗項目、周期和要求

序號	項目	周期	要    求			說  明
1	工頻耐 壓試驗	1年	額定電壓 kV	工頻耐壓 kV	持續時間 min
			6～10	30	1
			35	80	1


表7  絕緣隔板的試驗項目、周期和要求

序號	項目	周期	要    求			說  明
1	表面 工頻耐 壓試驗	1年	額定電壓 kV	工頻耐壓 kV	持續時間 min	電極間距離300mm
			6～10	60	1
2	工頻耐 壓試驗	1年	額定電壓 kV	工頻耐壓 kV	持續時間 min
			6～10	30	1
			35	80	1


表8  絕緣膠墊的試驗項目、周期和要求

序號	項目	周期	要    求			說  明
1	工頻耐 壓試驗	1年	額定電壓 kV	工頻耐壓 kV	持續時間 min	使用于帶電設備區域
			高壓	15	1
			低壓	3.5	1


表9  絕緣靴的試驗項目、周期和要求

序號	項目	周期	要    求			說  明
1	工頻耐 壓試驗	半年	工頻耐壓 Kv	持續時間 min	泄漏電流 mA
			25	1	≤10


表10  絕緣手套的試驗項目、周期和要求

序號	項目	周期	要    求				說  明
1	工頻耐 壓試驗	半年	電壓等級	工頻耐壓 kV	持續時間 min	泄漏電流 m
			高壓	8	1
			低壓	2.5	1

安全工器具耐壓試驗裝置（手動）功能
1．高壓電壓、低壓電流、6路泄漏電流共8路測量方式，高精度泄漏電流表和高靈敏度的過流保護器。
2．實時顯示高壓電壓、低壓電流、6路泄漏電流及時間，顯示直觀明了。
3．安全工器具耐壓試驗裝置采用移動式控制臺，接線和檢測簡單，布局合理可靠，移動拆裝靈活。
4．手動操作方式，提高了產品的安全性、可靠性。
5．安全工器具耐壓試驗裝置具有零位指示、電源指示、工作指示、計時指示等功能。
6．完善的過流保護、零位啟動保護、聲光語言報警提醒、電源保護開關等功能。
7．安全工器具耐壓試驗裝置采用新型時間繼電器，計時范圍更廣（1S～99H）。
8．安全工器具耐壓試驗裝置采用新型電流繼電器，更精確、更可靠，確保人身及設備安全。
9．可根據用戶要求配置油浸式、干式或者SF6氣體式等各種試驗變壓器。
10．多路泄漏獨立測量、分離式絕緣水槽，能準確判斷被試品的絕緣情況。
11．電極采用不銹鋼材質加工，表面鍍涂CU/EpNi5bc工藝，使表面放電小于10pC。

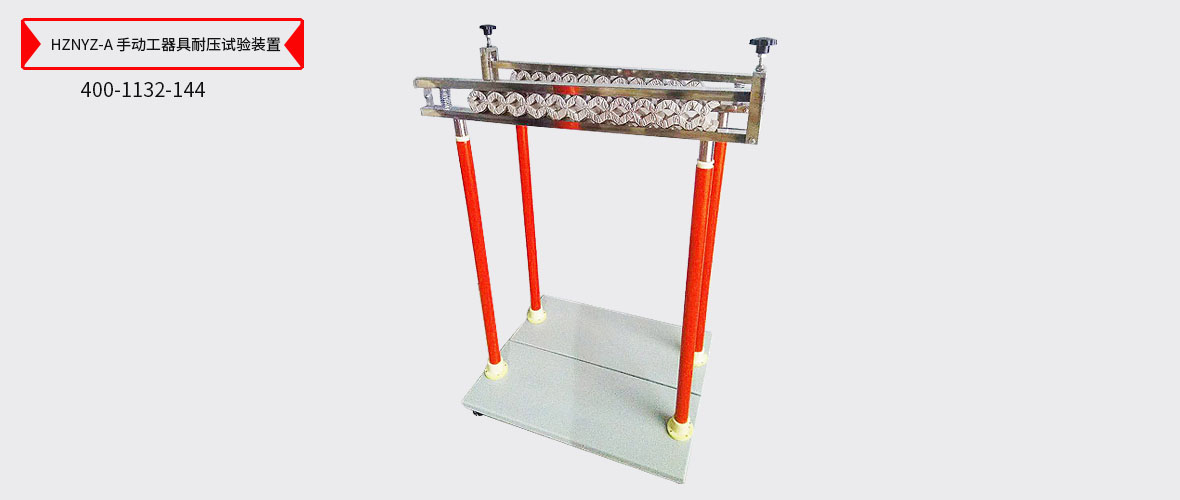

12．安全工器具耐壓試驗裝置配備絕緣桿和驗電器的泄露試驗支架可做絕緣桿的工頻耐壓和泄露試驗。
13．安全工器具耐壓試驗裝置配備驗電器功能檢測裝置可以對驗電器的起動電壓、同相、反相干擾電場的影響進行試驗。
14．安全工器具耐壓試驗裝置儀器與高壓系統完全隔離，不僅可以精確測量多路高壓泄漏電流，而且確保了試驗人員的人身安全。
