低壓配電柜可以靠墻擺放嗎？低壓配電柜間距又是多少？漲知識！

更新時間：2025-05-16

在電力行業(yè)工作的人都會遇到這樣的一些問題,低壓配電柜有些圖紙的操作面是寬邊,有寫是長邊,到底操作面是長還是寬?低壓配電柜是否可靠墻擺放?兩列低壓配電柜面對面時,最小的距離是多少,靠墻最小的距離是多少？
關于以上問題下面就來給大家具體解答一下。

配電柜、配電屏通道距離的要求：
一、開關柜的操作面與柜體形式和元器件布置有關,可以是寬面,也可以是窄面,但柜體深度應該與整列低壓組柜一致。
二、低壓配電柜可以靠墻安裝,但應該采用板前操作,板前維修的柜體形式。
三、兩列低壓配電柜面對面,考慮到操作和維修方便，最小的距離應不小于1.8米。板前操作板后維修的柜型,后面距墻距離不得小于0.8米。
附表：

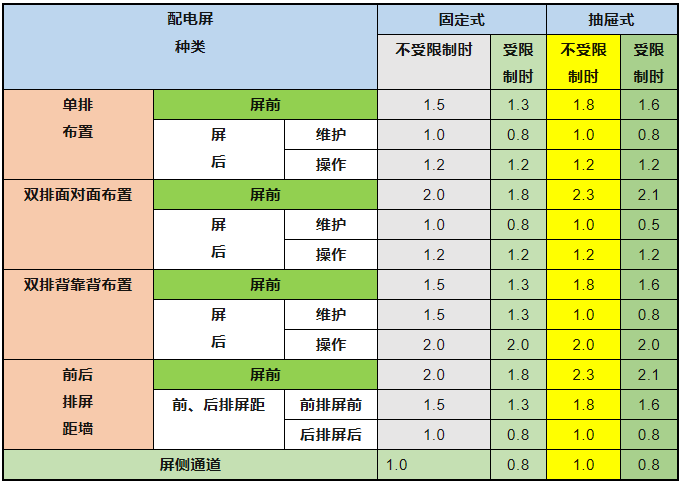

《低壓配電設計規(guī)范》（GB50054-2011）中對布置配電柜、配電屏通道距離的要求。

注:
1.受限制時是指受到建筑平面的限制、通道內(nèi)有柱等局部突出物的限制；
2.屏后操作通道是指需在屏后操作運行中的開關設備的通道；
3.背靠背布置時屏前通道寬度可按本表中雙排背對背布置的屏前尺寸確定；
4.控制屏、控制柜、落地式動力配電箱前后的通道最小寬度可按本表確定；
5.掛墻式配電籍的箱前操作通道寬度，不宜小于1m。
