GB14052—   《系統接地的形式及安全要求》
GB50054—  《低壓配電設計規范》
GB 50169—《電氣裝置安裝工程接地裝置施工及驗收柜范》

4 、 接地概念及種類
（1）防雷接地 ：為把雷電迅速引入大地，以防止雷害為目的的接地。防雷裝置如與電報設備的工作接地合用一個總的接地網時，接地電阻應符合其最小值要求。
（2）交流工作接地：將電力系統中的某一點，直接或經特殊設備與大地作金屬連接。工作接地主要指的是變壓器中性點或中性線（N 線）接地。N 線必須用銅芯絕緣線。在配電中存在輔助等電位接線端子，等電位接線 端子一般均在箱柜內。必須注意，該接線端子不能外露；不能與其它接地系統，如直流接地、屏蔽接地、防靜電接地等混接；也不能與 PE 線連接。
（3）安全保護接地 ：安全保護接地就是將電氣設備不帶電的金屬部分與接地體之間作良好的金屬連接。即將大樓內的用電設備以及設備附近的一 些金屬構件，有 PE 線連接起來，但嚴禁將 PE 線與 N 線連接。
（4）直流接地 ：為了使各個電子設備的準確性好、穩定性高，除了需要一個穩定的供電電源外，還必須具備一個穩定的基準電位。可采用較大截面積的絕緣銅芯線作為引線，一端直接與基準電位連接，另一端供電子設備直流接地。

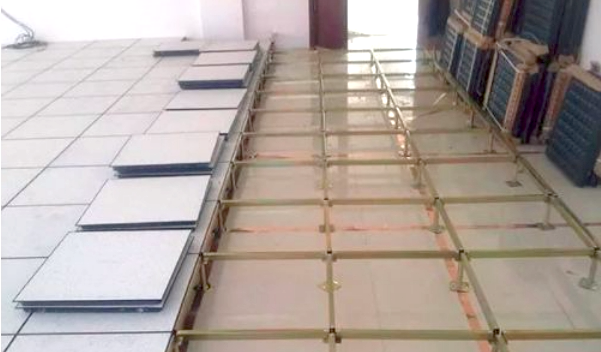

（5）防靜電接地：為防止智能化大樓內電子計算機機房干燥環境產生的靜電對電子設備的干擾而進行的接地稱為防靜電接地。
（6）屏蔽接地：為了防止外來的電磁場干擾，將電子設備外殼體及設備內外的屏蔽線或所穿金屬管進行的接地，稱為屏蔽接地。
（7）功率接地系統 ：電子設備中，為防止各種頻率的干擾電壓通過交直流電源線侵入，影響低電平信號的工作而裝有交直流濾波器，濾波器的接地稱功率接地。

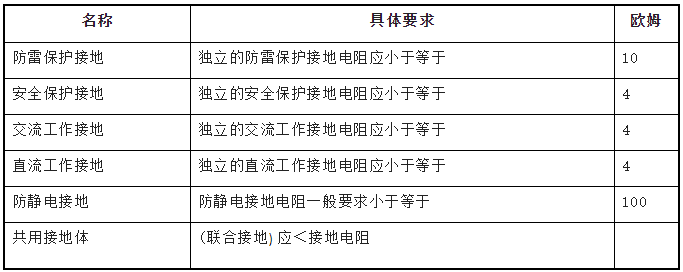

（8）標準接地電阻規范要求見下表

5 、 接地的作用分有保護接地、工作接地、防靜電接地三類
（1）電氣設備的金屬外殼，混凝土、電桿等，由于絕緣損壞有可能帶電，為了防止這種情況危及人身安全，避免發生人體觸電事故，將電氣設備的金屬外殼與接地裝置聯接的方式保護接地，當人體觸及到外殼已帶電的電氣設備時，由于接地體的接觸電阻遠小于人體電阻，絕大部分電流經接地體進入大地，只有很小部分流過人體，不致對人的生命造成危害。
（2）為了保證電氣設備在正常和事故情況下可靠的工作而進行的接地稱為工作接地，如中性點直接接地和間接接地以及零線的重復接地、防雷接地等都是工作接地。為了將雷電引入地下，將防雷設備（避雷針等）的接地端與大地相連，以消除雷電過電壓對電氣設備、人身財產的危害的接地，也稱過電壓保護接地。
（3）防止靜電危險影響而將易燃油、天然氣貯藏罐和管道、電子設備等的接地稱為防靜電接地。
6、電氣設備通過接地裝置和大地之間的電阻稱為接地電阻，它包含五個部分
（1）電氣設備和接地線的接觸電阻。
（2）接地線本身的電阻。
（3）接地體本身的電阻。
（4）接地體和大地的接觸電阻。
（5）大地的電阻。
7 、不同的電氣設備對接地電阻有不同的要求
（1）大接地短路電流系統R≤0.5歐 ；
（2）容量在100kVA以上的變壓器或發電機R≤4歐 ；
（3）閥型避雷器R≤5歐 ；
（4）獨立避雷針、小接地電流系統、容量在100kVA及以下的變壓器或發電機、高低壓設備共用的接地均R≤10歐 ；
（5）低壓線路金屬桿、水泥桿及煙囪的接地R≤30歐 。
8 、 裝設接地裝置的要求
（1）接地線一般用40mm×4mm的鍍鋅扁鋼。
（2）接地體用鍍鋅鋼管或角鋼。鋼管直徑為50mm，管壁厚不小于3.5mm，長度2～3m。角鋼以50mm×50mm×5mm為宜。
（3）接地體的頂端距地面0.5～0.8m，以避開凍土層，鋼管或角鋼的根數視接地體周圍的土壤電阻率而定，一般不少于兩根，每根的間距為3～5m
（4）接地體距建筑物的距離在1.5m以上，與獨立的避雷針接地體的距離大于3m。
（5）接地線與接地體的聯接應使用搭接焊。
