變頻串聯諧振試驗裝置現場試驗操作規則，變頻串聯諧振試驗裝置是武漢赫茲電力依據電力預防性試驗規范，針對電力電纜、變壓器、GIS開關、發電機等大容量設備而開發的工頻耐壓試驗裝置，該變頻串聯諧振試驗裝置充分利用了RLC串聯電路的原理技術并且結合現場的使用環境和多維度的實際應用，滿足電力系統針對大容量、高電壓試驗設備的各項電氣技術要求，串聯諧振試驗裝置由控制部分、勵磁部分、升壓部分和采集部分組成，并且充分利用可編程軟件技術，滿足自動試驗、手動試驗和半自動化試驗。

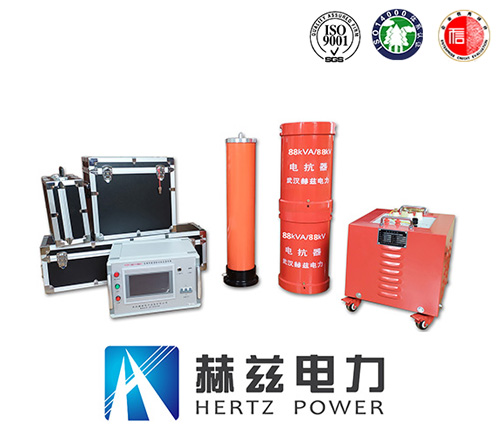

　　變頻串聯諧振試驗裝置

　　1、試驗人員在開箱時,依據裝箱清單對變頻串聯諧振試驗設備進行清查,如發現設備與裝箱清單不符,請立即與本公司聯系.

　　2、本試驗設備應由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。

　　3、試驗人員應不少于2人。使用時應嚴格遵守貴單位有關高壓試驗的安全作業規程

　　4、為了保證試驗的安全正確，除必須熟悉本產品說明書外，還必須嚴格按國家有關標準和規程進行試驗操作。

　　5、各連接線不能接錯，接線一定按照“注意事項”上的電路圖連接,否則可導致試驗裝置損壞.

　　6、本變頻串聯諧振試驗裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全。

　　7、在做被試品試驗之前,對設備進行空升試驗,試驗電壓為設備額定電壓80%.

　　8、無論是做被試品試驗,還是做空升試驗,下面一節電抗器一定要用絕緣支架與地面隔開.

　　9、在做試驗時,變頻電源與電抗器之間的距離盡可能為大(以免出現安全事故).

　　10、本套變頻串聯諧振試驗裝置的變頻電源部分為觸摸屏形式,在點動時,要輕而慢(在進入下一個菜單時,之間間隔0.5秒),如用力過重或速度過快,有可能進入不了下一個菜單或機器不能啟動.按一下復位鍵,再返回主菜單,間隔5秒鐘再啟動,或直接關閉電源再啟動.

　　11、在對設備進行參數設置時,“裝置電壓”這一欄不能改變,“裝置電壓”是出廠試驗時與分壓器配套設置的.如改變“裝置電壓”,分壓器采樣信號就有所改變,測出來的就不是真正的試驗電壓,有可能偏大或偏小.對被試品的耐壓試驗就有影響.所以試驗人員在開機時就要把“裝置電壓”記錄好,以免裝置電壓在誤動以后,好查閱.

　　12、在做電容量比較大或損耗較高的被試品試驗時,如“發電機,容量大的電機,1.5km以上的電纜”.系統Q值較低,設置“輸出電壓”為30V~50V之間,一般情況下,“輸出電壓”設置為10V~20V之間.在做10kV以下,長度500m以?xún)?nèi)電纜試驗時,應選擇較低的勵磁電壓,“輸出電壓”為設置10V.否則,在找諧振點時,試驗電壓會超過被試品的額定耐壓值,這時系統Q值較高,容易造成被試品擊穿.

　
