赫茲電力為您講解電纜識別儀具體使用方法，赫茲電力生產的電纜故障測試儀一般是由電纜故障測距儀，電纜故障路徑儀，電纜故障定點儀，高壓信號發生器等組成的一套檢測設備。

　　電纜故障測試儀采用電磁感應方法對光纜電纜進行路由尋跡及埋深測試，采用電位差方法對光纜、電纜進行故障定位測試。適用于具有金屬導體(線對、護層、屏蔽層)的各種光纜、電纜的路由、埋深及對地絕緣不良點的定位測試。電纜故障測試儀是郵電通信系統以及部隊、鐵路、礦山、油田、機場、航運等單位的線路故障專用測試儀。

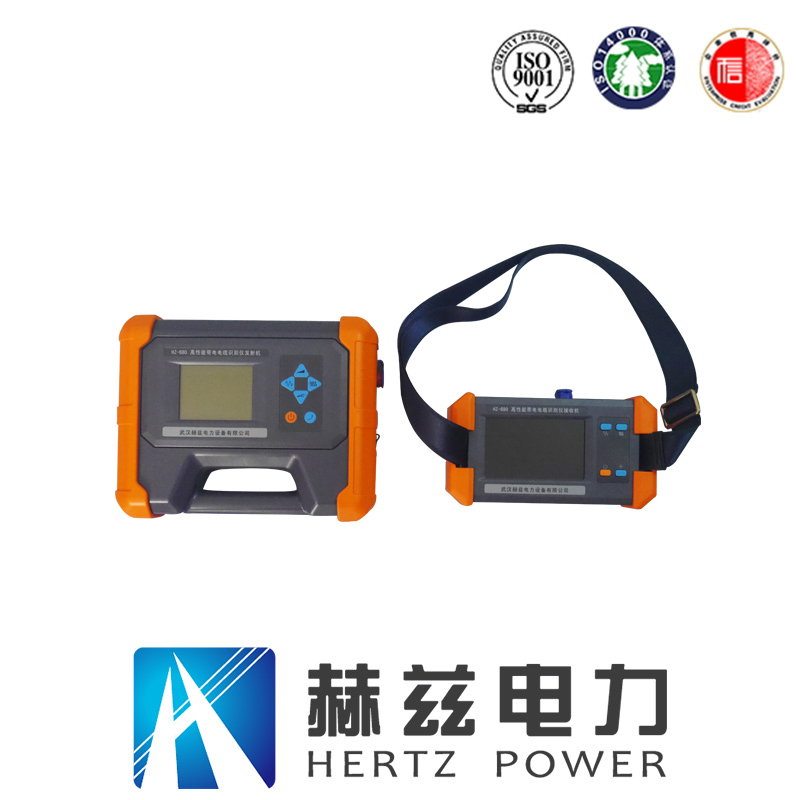

　　電纜識別儀

　　電纜識別儀使用方法：電纜識別儀使用于測量各種不同截面、不同介質的各種電力電纜、高頻同軸電纜，市話電纜及兩根以上均勻鋪設的地埋電線等電纜高低阻、短路、開路、斷線以及高阻泄漏和高阻閃路性故障。

　　1.直連條件必須是停電電纜;至少知道電纜的一個端頭，并將已知端頭和系統分離包括解開零線和地線。

　　2.信號施加此種方法下采用直連法施加信號;關閉發射機電源開關，將輸出連接線插入發射機的輸出線接口，紅色夾子連接線芯，把地釬插入地中(若地面過硬，可澆上些水)，黑色夾子夾在地釬上，并保證接觸良好。地釬不要與其它線纜過近或跨過其它線纜。

　　打開發射機電源開關，選擇頻率：發射機有四兩種頻率：低頻、中頻、高頻、射頻;頻率選擇后根據實際情況選擇檔位，發射機分為高檔、中檔、低檔，一般情況下盡量選擇比較低的檔位，以節省電池的電量，選擇完檔位后儀器自動進行阻抗匹配，匹配完成后發射機顯示穩定的當前的系統的故障阻抗，同時圖標開始轉動。

　　注意：如果能將該電纜遠端接地，則信號會更強，更方便識別。

　　警告：決不能與帶電電纜直接連接。在與電纜直接連接時一定要確定電纜已斷電!!
