微機繼電保護測試儀的使用要點和用途

　　一、微機繼電保護測試儀概述及特點微機繼電保護測試

　　微機繼電保護測試儀是一種新型的智能測試儀器。以前的繼電保護測試工具主要由調壓器和移相器組成。它體積大且不準確，不能滿足現代微機繼電保護的要求，驗證工作;隨著科學技術的不斷發展，微機繼電保護已廣泛應用于線路保護，主變差動保護，勵磁控制等領域，變電站綜合自動化已成為主流。

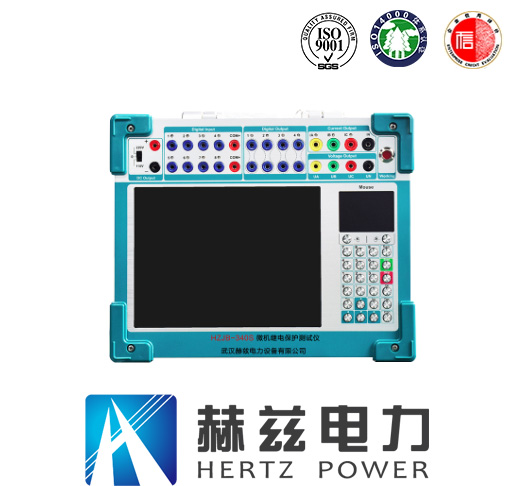

　　微機繼電保護測試儀

　　二、微機繼電保護測試儀的使用環境主要分為三個方面：

　　1、硬件要求，對PC的配置要求不是很高，至少適用于Pentium200以上，可以運行Windows98操作系統，便攜式計算機或臺式計算機。

　　2、對于硬件連接，應關閉PC電源和測試儀，并應使用9針通信電纜將PC串行端口1連接到測試儀背面板上的PC通信器，然后打開測試儀和PC的電源，選擇“PC”在測試儀離線軟件主菜單上的“菜單”中輸入PC通訊狀態。

　　3、軟件操作，啟動PC，運行當前操作系統，打開桌面上的目標文件夾，進入各個子功能菜單進行測試。

　　三、微機繼電保護測試儀通訊故障排除

　　微機繼電保護測試儀采用高速USB2.0協議進行測試通訊。在測試之前，必須確認USB連接正常。如果測試軟件界面的狀態欄始終顯示未連接設備，則可以按照以下步驟解決問題：

　　1、微機繼電保護測試儀確認是否正確選擇了儀表板上的USB控制開關。

　　USB控制開關的選擇是根據不同的測試方法選擇的。如果將測試連接到內置IPC進行測試，則USB控制開關將被選為“IPC”。終奌站;如果已連接到外部計算機進行測試，請選擇“PC”終奌站。

　　注意連接外部計算機時，請檢查是否安裝了IPC驅動程序，然后檢查測試軟件界面的狀態欄。如果顯示設備仍未連接，請轉到下一步。

　　2、嘗試按儀器界面上的重置按鈕。

　　等待5秒鐘，然后檢查測試軟件界面的狀態欄。如果顯示設備仍未連接，請轉到下一步。

　　3、正常關閉系統，然后關閉電源。等待幾分鐘后再開機。

　　四、使用微機繼電保護測試儀

　　微機繼電保護測試儀是確保電力系統安全可靠運行的重要測試工具，繼電保護測試裝置是確保電力系統安全可靠運行的重要測試工具;隨著現代電力系統規模的不斷擴大，以及對電力系統運行和管理的可靠性和效率要求的不斷提高，繼電保護人員的測試工作變得更加頻繁和復雜。
