變頻串聯諧振試驗裝置試驗接線及操作步驟

　　變頻串聯諧振試驗裝置(又稱:變頻串聯諧振)的設定電壓，頻率調制控制(控制)和保護功能作為一個整體，從而消除了笨重的調節器的需要，并且操作方便，直觀的讀數。由于信息系統Q值較高(30-120)，有效地進行解決了由于工作電源市場容量的不足對現場通過試驗的制約。

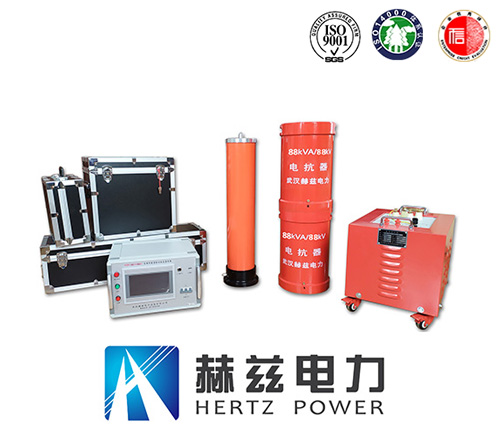

　　變頻串聯諧振試驗裝置

　　變頻串聯諧振試驗裝置試驗操作步驟：

　　1、按各種試驗接線方法，保證各點的接觸良好，保證一點接地，且位置離分壓器最近;

　　2、確保電源連接正確;

　　3、打開主機系統電源控制開關會顯示主菜單;

　　4、將光標移至：試驗參數(parameter)設置;按確認鍵。進行各項參數(parameter)的修改，用上下左右和確認鍵執行，然后返回主菜單;

　　5、將光標移至：系統參數(parameter)設置：按確認鍵。進行時間參數(parameter)的修改，用上下左右和確認鍵執行;

　　6、將光標移動到：進入測試：按Enter鍵;

　　7、電壓可以選擇通過試驗研究方法，進行試品的試驗，用確認鍵執行;

　　8、選擇手動測試，首先是找到測試樣本共振點，利用上下鍵使測試電壓處于最高點;本次操作結束后，按面板電壓鍵隨左右鍵移位，上鍵增加激勵(勵磁)功率(指物體在單位時間內所做的工作)接近測試電壓時，緩慢增加功率(指物體在單位時間內所做的工作)防止擊穿，額定電壓后到主機自動測試.當您選擇自動測試只需按下回車鍵，不把這些工作;

　　9、進入試驗前注意試品的安全工作距離，確保自己人生進行安全;

　　10、主菜單的測試(TestMeasure)操作項請你不要任意改動，防止丟失;
