高壓開關綜合特性測試儀技術參數

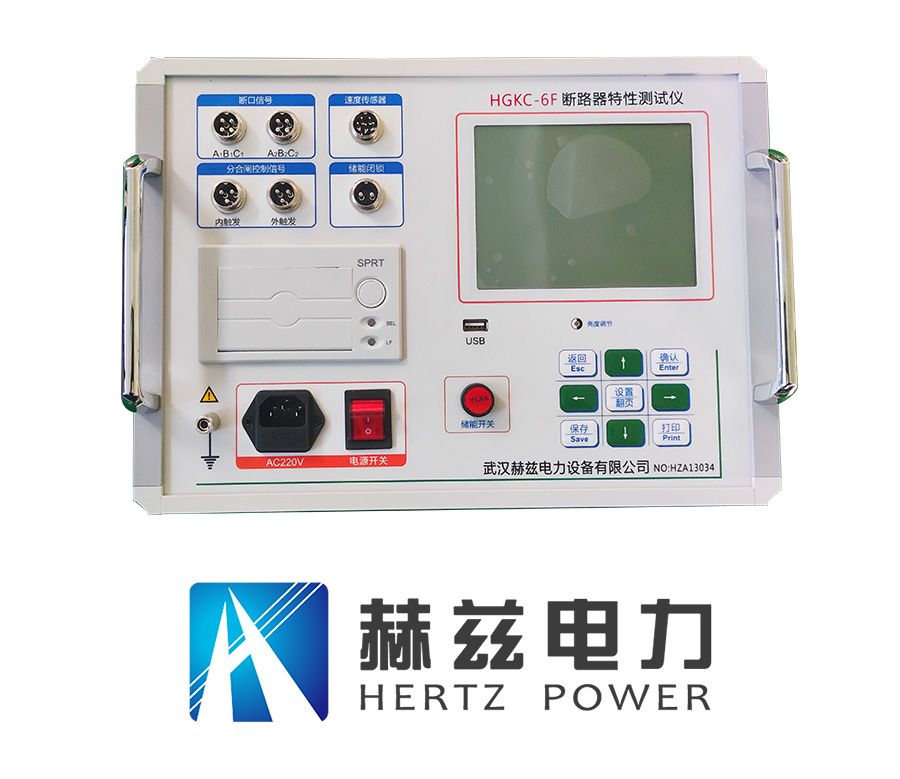

斷路器特性測試儀
1.高壓開關綜合特性測試儀時間測量：
12路固有分閘(合閘)時間
分閘(合閘)相內不同期
分閘(合閘)相間不同期
合閘(分閘)彈跳時間(彈跳次數)
測試范圍：0.01ms～20s，分辨率：0.01ms
測試范圍：20s～200s，分辨率：0.1ms
在200ms以內準確率：(0.1%t±0.1)ms
2.合閘電阻測量：
6路固有分閘(合閘)時間
分閘(合閘)相內不同期
分閘(合閘)相間不同期
合閘電阻投入時間
3.測量范圍：10～10KΩ分辨率0.1Ω，準確度：5%±1個字
4.速度測量：剛分(剛合)速度
時間段(行程段或角度段)平均速度
5.測速范圍：1mm傳感器0.01～25.00m/s，
0.1mm傳感器0.001～2.50m/s
0.5°角度傳感器1周波/0.5°
6.高壓開關綜合特性測試儀行程測量：動觸頭行程(行程)
接觸行程(開距)
過沖行程或反程(超程)
直線傳感器：50mm，分辨率:0.1mm，測量范圍：0-50mm.
360線傳感器：360о，分辨率:0.5о測量范圍：0-1000mm.
7.電流：電流輸出為20A(選配30A)最小分辨率：0.01A。
8.儀器電源：AC/DC 220V±10%;50Hz±2%
9.內部直流電源：輸出DC15～265V連續可調，輸出電流：≤20A(短時)
10.隔離開關測量范圍：
⑴、電壓輸出：DC15～265V(可調);
⑵、電源輸出時間：0.01-20秒(可設置);
⑶、斷口信號采集時間為200秒;
⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數
11.主機體積：380×280×170mm
12.使用環境：-20℃~+50℃
13.高壓開關綜合特性測試儀相對濕度：≤90%
