隨著電力事業的不斷發展，變壓器、發電機、斷路器、GIS、110kV及220kV交聯聚乙烯電纜等高壓電力設備的應用越來越廣泛。根據《電氣裝置安裝工程電氣設備交接試驗標準》(GB50150-91)和《電力設備預防性試驗規程》(DL/T096-1996)的要求，此類高壓電力設備的安裝驗收和年度檢修中，均需進行交流耐壓試驗項目。

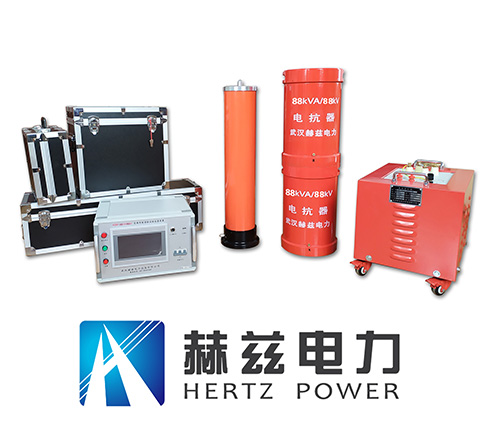

　　變頻串聯諧振試驗裝置

　　交流耐壓試驗電源主要有以下三種方式產生:

　　(1)變壓器式：帶補償電抗器的傳統試驗變壓器，工頻。

　　(2)調感式：可調電感式諧振系統，工頻。

　　(3)調頻式：固定電抗器諧振系統，通過變頻器將一可調頻電壓加到試品上，改變頻率以達到諧振。

　　變頻串聯諧振試驗裝置方法是通過改變試驗系統的電感量和試驗頻率，使回路處于諧振狀態，這樣試驗回路中試品上的大部分容性電流與電抗器上的感性電流相抵消，電源供給的能量僅為回路中消耗的用功功率，為試品容量的1/Q(Q為系統的諧振倍數);因此試驗電源的容量在降低，重量大大減輕。諧振耐壓試驗系統按調節方式分為調感式和調頻式兩種。

　　可調電感型諧振試驗系統可以滿足耐壓要求，但由于重量大，可移動性差，主要用于試驗室。變頻串聯諧振耐壓試驗是利用電抗器的電感與被試品電容實現諧振，在被試品上獲得高電壓，是當前高電壓試驗的一種新的方法與潮流，在國內外已經得到廣泛的應用。

　　變頻串聯諧振試驗裝置是諧振式電流濾波電路，能改善電源波形畸變，獲得較好的正弦電壓波形，有效防止諧波峰值對被試品的誤擊穿。變頻串聯諧振工作在諧振狀態，當被試品的絕緣點被擊穿時，電流立即脫諧，回路電流迅速下降為正常試驗電流的數十分之一。發生閃絡擊穿時，因失去諧振條件，除短路電流立即下降外，高電壓也立即消失，電弧即可熄滅。其恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓斷開電源，所以適用于高電壓、大容量的電力設備的絕緣耐壓試驗。
