交流電路負載具有電阻、電感和電容三個元件時，一般情況下，總電壓與總電流之間都有一定的相位差。若改變電感、電容的數值或調節電源頻率使總電壓與總電流同相，則電路的功率因數等于1，這時的電路叫做諧振電路，這種現象就稱為諧振。根據電路的不同接法，諧振分為串聯諧振和并聯諧振。在電子技術中諧振電路得到了廣泛應用，但在電力系統中卻會帶來嚴重危害，需加以防止。

　　串聯諧振試驗裝置

　　諧振的種類

　　(1)串聯諧振

　　此模型在被試品電流能夠滿足試驗要求而電壓未能滿足試驗要求時采用，試驗中通過試品和電抗器串聯諧振達到所需電壓，以減小試驗設備的容量，從而減少試驗設備的體積。

　　(2)并聯諧振

　　此模型在被試品電壓能夠滿足試驗要求而電流未能滿足試驗要求時采用，試驗中通過試品和電抗器并聯諧振達到所需電流，以來減小試驗設備的容量，從而減少試驗設備的體積。

　　(3)串并聯諧振

　　此模型在被試品電壓電流都未能夠滿足試驗要求時采用，試驗中通過試品和電抗器串并聯達到所需的電壓和電流，以來減小試驗設備的容量，從而減少試驗設備的體積。

　　諧振的區別

　　電阻、電容、電感串聯電路中，出現電源、電壓、電流同相位現象，叫做串聯諧振，其特點是：電路呈純電阻性，電源、電壓和電流同相位，電抗X等于0，阻抗Z等于電阻R，此時電路的阻抗最小，電流最大，在電感和電容上可能產生比電源電壓大很多倍的高電壓，因此串聯諧振也稱電壓諧振。

　　諧振電壓與原電壓疊加，并聯諧振：在電阻、電容、電感并聯電路中，出現電路端電壓和總電流同相位的現象，叫做并聯諧振，其特點是：并聯諧振是一種完全的補償，電源無需提供無功功率，只提供電阻所需要的有功功率，諧振時，電路的總電流最小，而支路電流往往大于電路中的總電流，因此，并聯諧振也叫電流諧振。

　　諧振的原理：

　　在串聯電路中，各電阻上的電流相等，各電阻兩端的電壓之和等于電路總電壓。可知每個電阻上的電壓小于電路總電壓，故串聯電阻分壓。

　　在并聯電路中，各電阻兩端的電壓相等，各電阻上的電流之和等于總電流(干路電流)。可知每個電阻上的電流小于總電流(干路電流)，故并聯電阻分流。電阻的串并聯就好像水流，串聯只有一條道路，電阻越大，流的越慢，并聯的支路越多，電流越大。

　　串聯、并聯電路的特點

　　1、串聯電路是將整個電路串在一起，(包括用電器、導線、開關、電源)

　　(1)電流只有一條通路

　　(2)開關控制整個電路的通斷

　　(3)各用電器之間相互影響

　　2、并聯是將并聯電路并列連接的電路;

　　(1)電路有若干條通路。

　　(2)干路開關控制所有的用電器，支路開關控制所在支路的用電器。

　　(3)各用電器相互無影響。

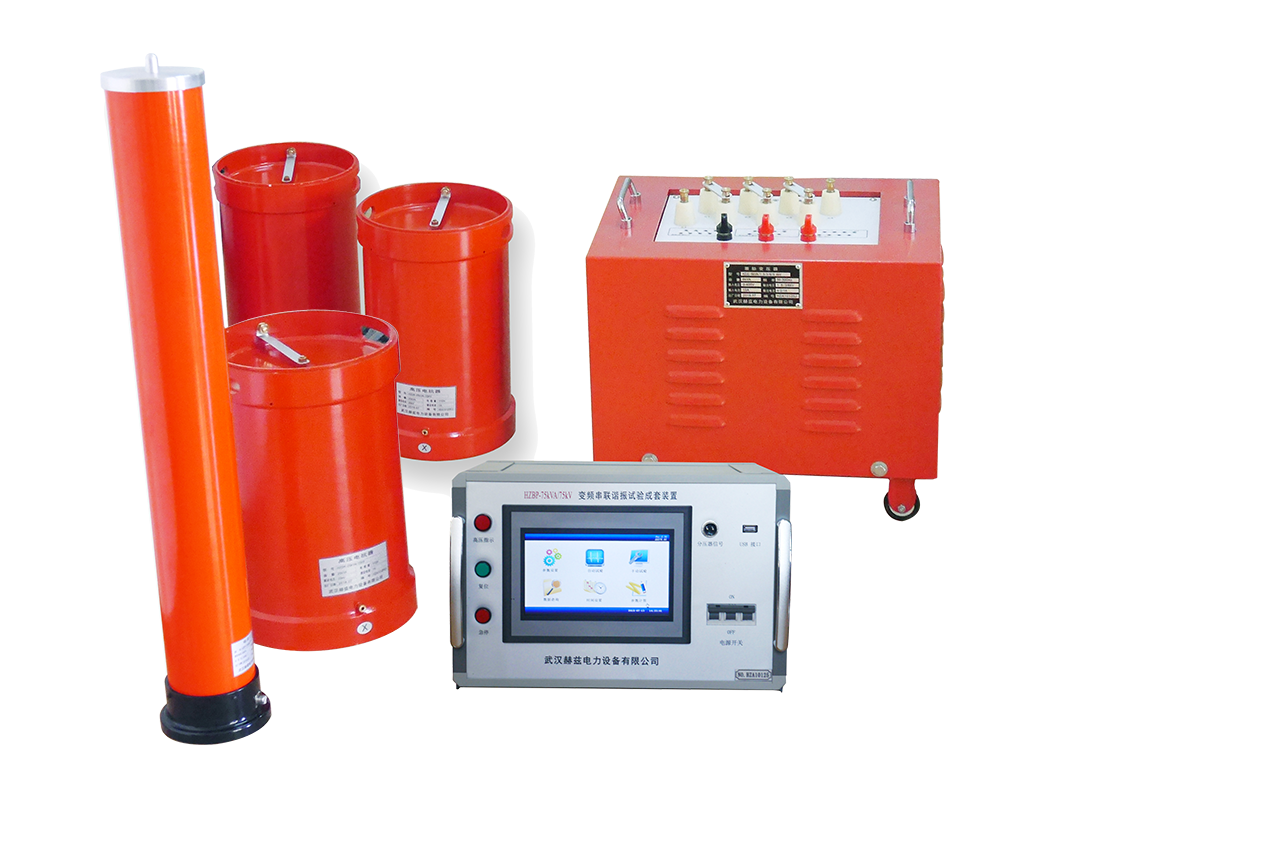

　　串聯諧振裝置就用運用串聯諧振原理設計的新型交流耐壓試驗設備。一套串聯諧振耐壓試驗設備，可兼顧電力變壓器、交聯電纜、開關柜、電動機、發電機、GIS和SF6開關、母線、套管、CT、PT等試品的交流耐壓試驗，是全能型的交流耐壓設備。
